半导体设备搬运-高精密设备搬移-无尘室设备搬移/安装找亚瑟公司

在半导体产业向5nm以下制程迈进的时代，设备搬运已从简单的物流操作升级为影响产能与良率的核心环节。亚瑟公司凭借"环境控制-精密操作-智能管理"三位一体服务体系，为半导体制造、高精密实验室及无尘室场景提供从搬移到安装的全周期解决方案，重新定义行业技术标准。

半导体设备价值昂贵且结构复杂，搬运过程需突破三大技术瓶颈。亚瑟公司的"五维防护体系"通过以下环节实现极致安全：
1. 前期勘测：采用激光点云扫描技术对通道进行毫米级建模，识别地面承重、转弯半径等12项风险指标。在某12英寸晶圆厂搬迁中，团队通过3D模拟发现原方案存在0.3°倾斜隐患，及时调整路线避免设备损伤。
2. 包装防护：针对光刻机等核心设备，定制多层防护方案——内部使用EPP缓冲材料填充空隙，外部包裹防静电铝箔袋，配合出口级免熏蒸木箱实现防潮、防震、防电磁干扰三重保护。某次EUV光刻机运输中，包装结构经1.2米跌落测试仍保持设备完好。
3. 运输控制：配备全进口恒温恒湿气垫车，通过空气膜技术将振动幅度控制在±0.001mm，配合物联网传感器实时监控温湿度（±0.2℃/1%RH）、倾斜角度（±0.05°）等参数。历史项目数据显示，设备运输损伤率低于0.03%。

针对球差电镜、原子力显微镜等超精密设备，亚瑟公司开发"三维微振动控制"技术：

电磁屏蔽：采用μ金属复合材料构建法拉第笼，将50Hz工频干扰降至0.001μT以下，满足电镜设备0.01μT的严苛要求。

微振动隔离：通过空气弹簧减震平台实现0-200Hz全频段振动衰减，某次冷冻电镜搬迁中，设备磁场偏移量控制在0.5nT，远超厂商要求的2nT标准。

无尘操作：在千级无尘室内，技术人员穿戴专用防尘服，使用无尘布、离子风机等工具，确保搬迁过程颗粒物浓度≤100级。某次半导体前道设备搬移中，团队将环境洁净度维持在ISO 4级，创行业新纪录。

无尘室设备搬迁需兼顾空间限制与工艺连续性，亚瑟公司形成"拆解-运输-再安装"闭环解决方案：

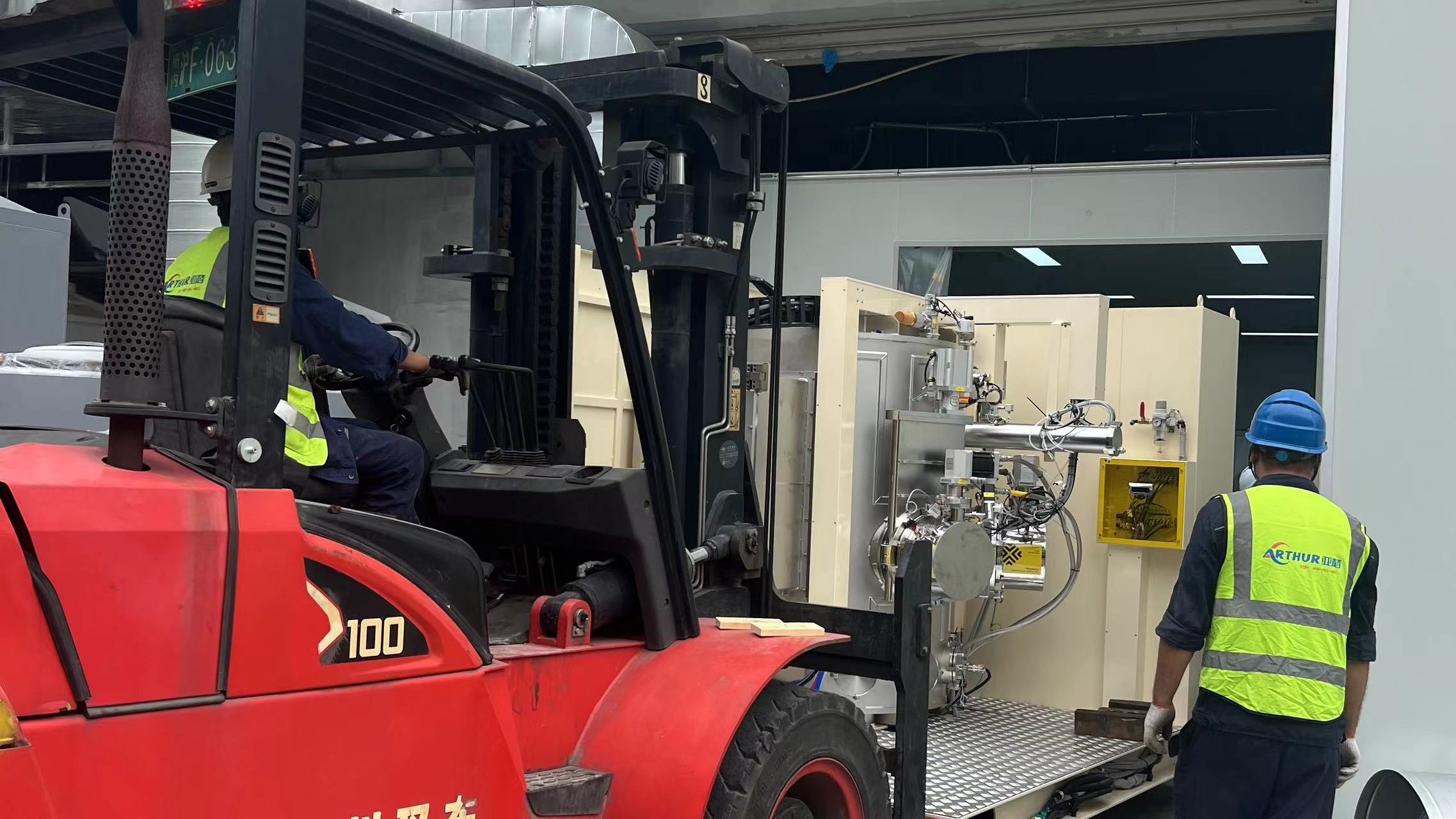

1. 模块化拆解：针对刻蚀机、薄膜沉积设备等复杂系统，团队依据原厂图纸制定分体式拆解方案。某次300mm晶圆厂搬迁中，技术人员将反应腔体、泵组等部件独立包装，拆解精度达0.1mm。
2. 无尘运输：采用正压防爆气垫车与不锈钢密封箱体，运输过程持续注入高纯度氮气，确保腔体内部洁净度。某次MOCVD设备搬迁中，团队将颗粒物浓度控制在ISO 3级，运输后设备光洁度检测达标率100%。
3. 安装：依托激光定位仪与气垫微调技术，实现设备与基座的毫米级对接。在某功率半导体产线搬迁中，团队将设备水平度误差控制在0.02mm/m以内，调试后产能恢复周期缩短至72小时。

亚瑟公司每年投入营收的10%用于技术研发，形成三大核心优势：

数字孪生平台：通过BIM技术构建设备三维模型，预演搬迁路径并识别碰撞风险。某次100吨级光刻机吊装中，系统自动生成包含128项参数的施工方案。

智能监控系统：集成RFID、温湿度传感器、加速度计等设备，实现全流程数据追溯。历史项目显示，异常事件响应时间缩短至15秒以内。

绿色搬运方案：采用可降解包装材料与路径优化算法，某项目碳排放减少量相当于种植800棵树木，同时降低物流成本18%。从上海微电子的EUV光刻机搬迁，到级无尘室整体迁移，亚瑟公司已累计完成800余个精密项目，服务客户覆盖半导体制造、科研院所、新能源等领域。当芯片制程迈向2nm时代，亚瑟公司正以"五维防护体系"与数字孪生技术，为精密设备构筑从原子级到系统级的迁移保障，持续行业技术革新。
